- Gear Fit內部傳感器構造與解析
- 來源：賽斯維傳感器網 發表于 2014/5/21
近期，Samsung Galaxy S5上市的同時推出了第一款具有健身追蹤的可穿戴設備Gear Fit，為消費者帶來了另一款重量級的穿戴式產品，上海微技術工研院（SITRI）為您帶來該款產品最新分析。
隨著穿戴式技術越來越受到廣大用戶的關注，國內外多家廠商開始涉足可穿戴式領域，如Fitbit、Jawbone、華為以及360兒童衛士等，手機業風向標Apple公司也正在積極研發其首款可穿戴式產品iwatch，然而就在Apple iwatch還未上市之際，手機業另一巨頭Samsung公司已經搶先一步開始進軍可穿戴式設備領域，在去年推出了Gear之后，于今年Samsung Galaxy S5上市的同時推出了第一款具有健身追蹤的可穿戴設備Gear Fit。它具有跟蹤用戶鍛煉，計步，監測心率以及即時通知等功能，并可與Samsung手機設備通過藍牙進行數據同步，以便幫助用戶更好的了解和改善自己的健康狀況。
Samsung Gear Fit的內部構造如何？它使用了哪些傳感器？現在為大家一一解析。

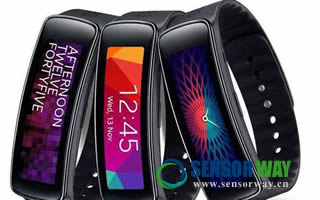

外觀設計與包裝
Samsung Gear Fit采用了Galaxy系列一貫使用的包裝風格，打開包裝盒，可以看到Gear Fit和相關配件說明書等都整齊的安放在盒內。主品Gear Fit采用了Samsung自己生產的曲面顯示屏且具有觸控的功能，這使整個產品外觀顯得更簡約時尚。
傳感器
Gear Fit使用了2顆傳感器，一顆6軸陀螺儀與加速度計，另一顆為心率傳感器。
與Samsung Galaxy S5一樣，采用了InvenSence公司的傳感器MPU6500，它集成了3軸陀螺儀及3軸加速度計。InvenSence采用體硅工藝，MEMS芯片及ASIC芯片集成在3.0mm x 3.0mm x 0.9mm尺寸的封裝內。

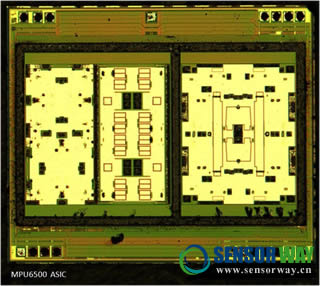

陀螺儀與加速度計MPU6500 ASIC芯片全圖：
MPU6500的MEMS Sensor芯片采用InvenSense的 Nasiri工藝，該工藝能夠與標準CMOS工藝緊密結合，并且使用體硅技術實現主要MEMS結構。ASIC芯片與MEMS芯片采用晶元級鋁鍺建合。
心率傳感器
Samsung Gear Fit在使用的測量心率功能時，只需將手環戴在手上啟動監測功能并保持?jǐn)?shù)秒的靜止即可讀取監測結果。實現該功能的心率傳感器，并非使用和Galaxy S5相同的Maxim公司產品，而是使用了Analog Deivce公司的產品，該芯片封裝尺寸為5.0 mm x 2.8 mm x 1.1mm，該芯片包含了2顆獨立Die，分別是ASIC和Sensor。
Samsung Galaxy S5中采用的心率傳感器芯片Maxim MAX86900，該芯片將傳感區域與ASIC控制電路集成在一顆芯片中。而Gear Fit使用的ADI公司生產的心率傳感器，AISC和傳感器分布于獨立的兩顆die，封裝在同一個封裝內。
